開間11.50米磚混二層新中式別墅全套圖紙

二層長11.5米寬16.38米

分享到：

￥1680

本案簡介：開間11.50米磚混二層新中式別墅全套圖紙

圖片屬性
風格：新中式	層數：二層	結構形式：磚混結構	圖紙編號：YH-2-6876
開間：11.5米	進深：16.38米	占地面積：178.95平方米	建筑面積：382.63平方米

圖紙內容

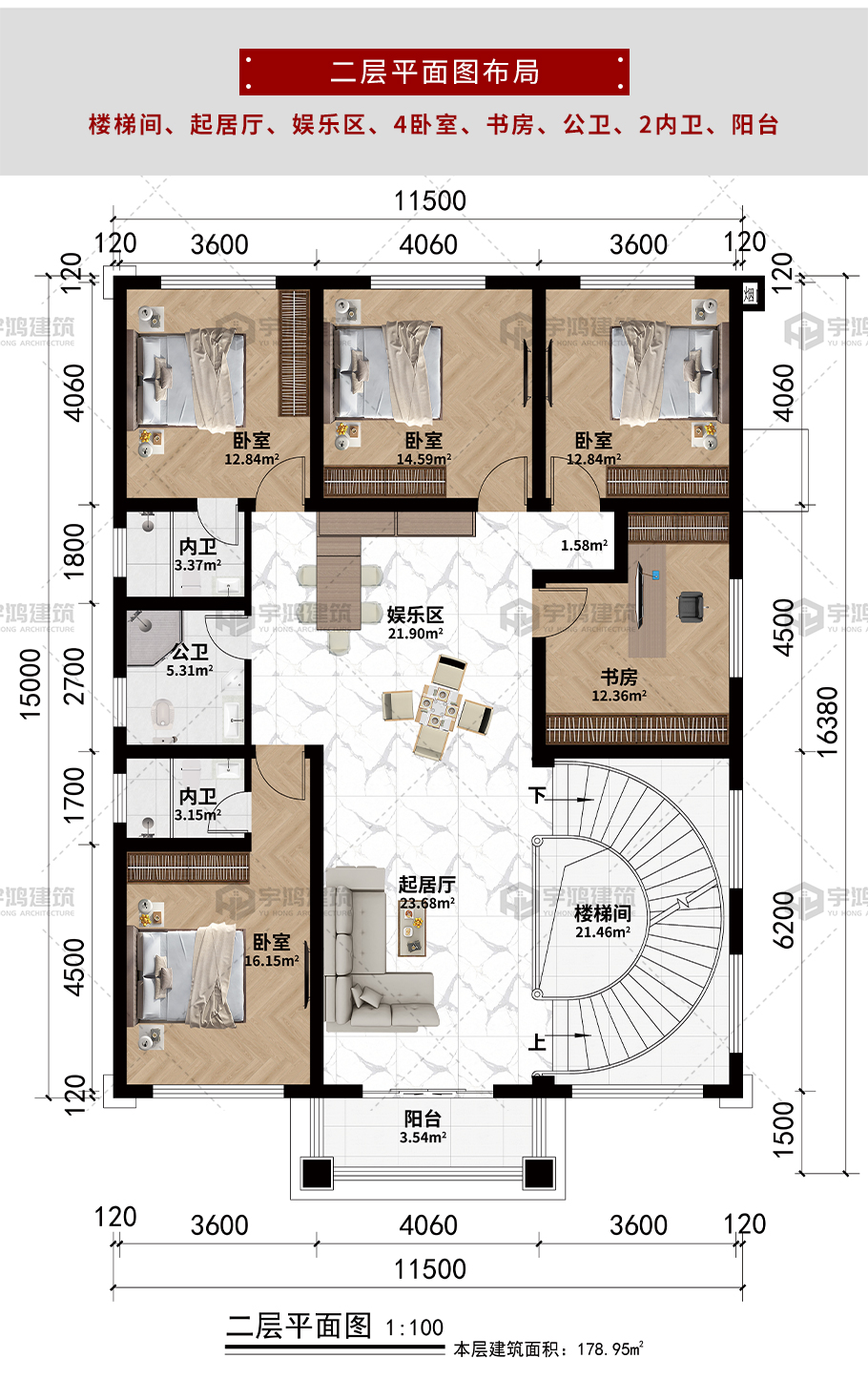

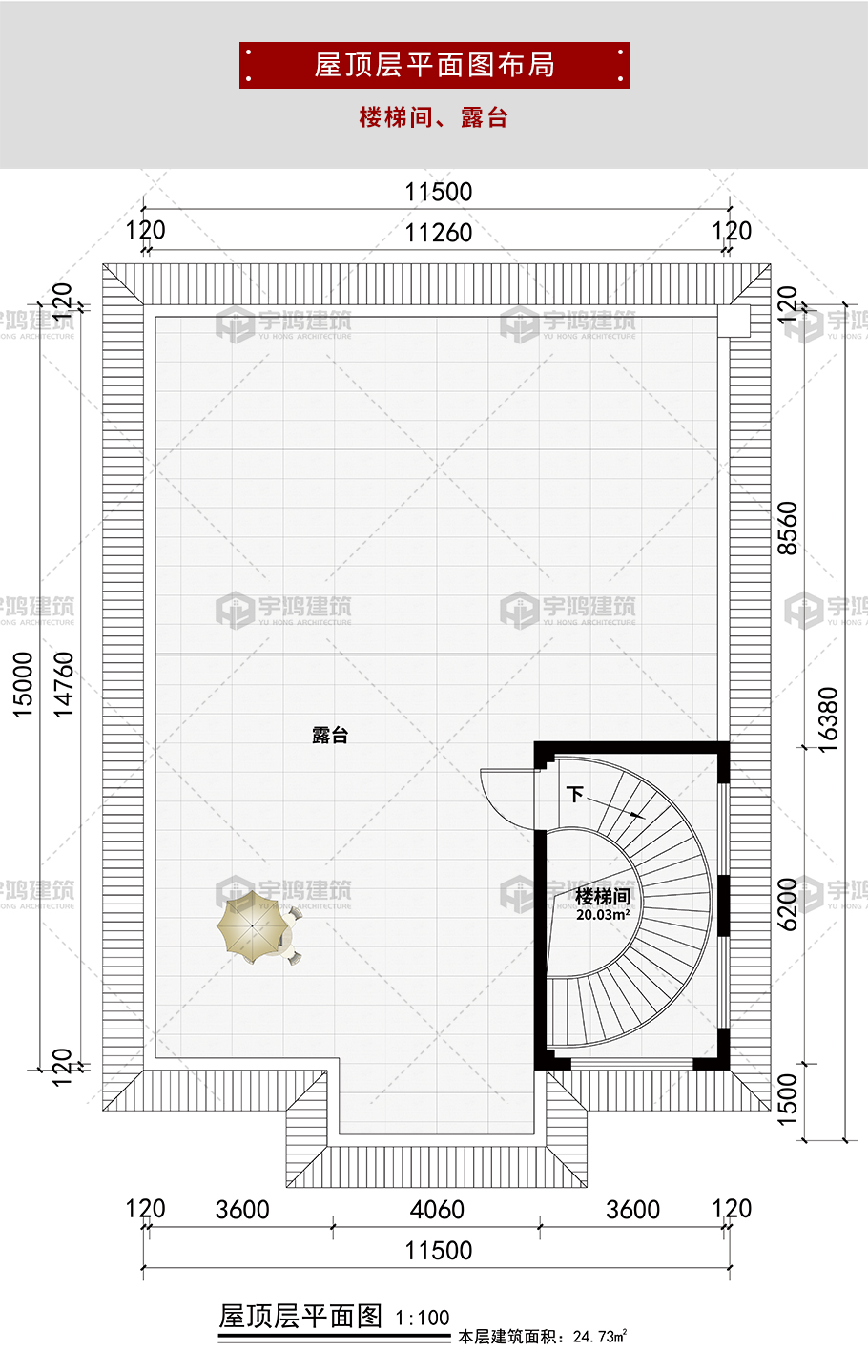

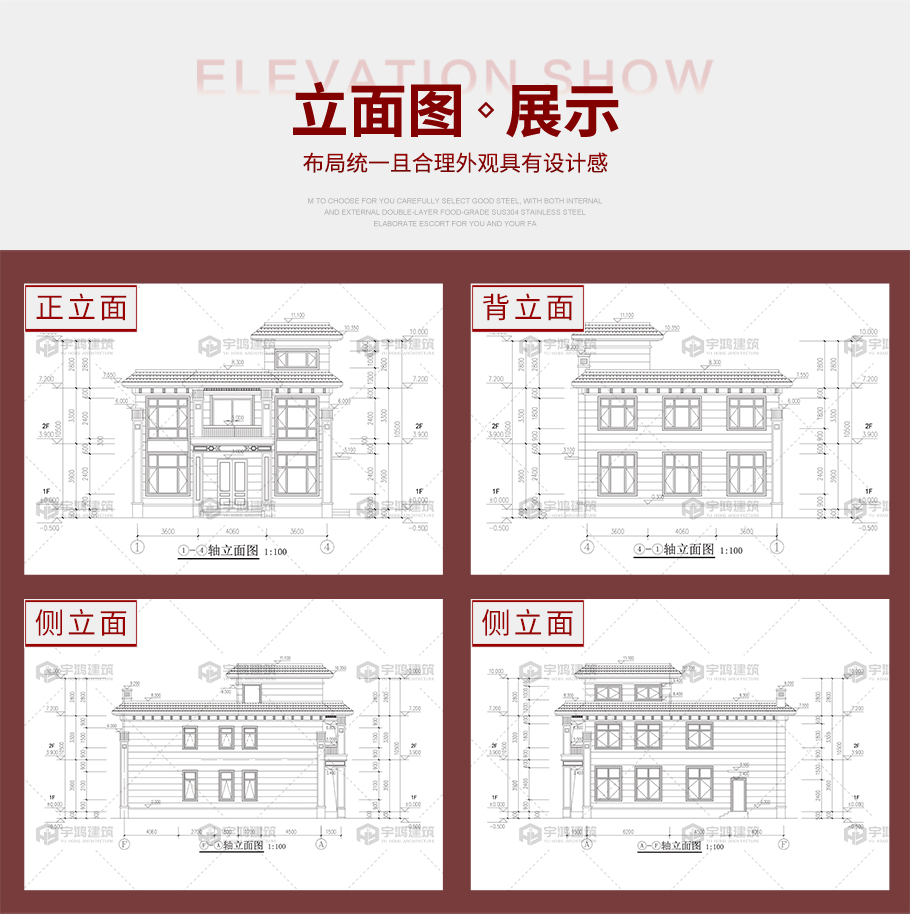

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，屋頂層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂層柱平面圖，梁施工圖：一層梁平法施工圖，二層梁平法施工圖，屋頂層梁平法施工圖，板施工圖：一層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三，坡屋面施工說明圖四
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，屋頂層照明平面圖，接地平面圖，防雷平面圖
