180平清新農村復式小別墅設計圖紙及外觀效果圖
￥998
本案簡介：
180平新農村復式小別墅設計圖紙，清新淡雅外觀效果圖。一層25平方米大門廳連接入戶玄關，客廳在玄關右側，客廳中空帶旋轉樓梯設計，30平方米大餐廳與12平方米廚房相連，與衛生間隔離。22平方米大主臥帶套衛。二層戶型為3個臥室一個起居室，每個臥室均有套衛，生活便利。主臥帶衣帽間，起居室外側有一個22平方米的露臺和一個12平方米的陽臺。
| 圖片屬性 | |||
|---|---|---|---|
| 風格：歐式 | 層數：二層 | 結構形式：框架結構 | 圖紙編號：YH-A-2076 |
| 開間：15.04米 | 進深：14.58米 | 占地面積：180.5平方米 | 建筑面積：315平方米 |
| 圖紙內容 | |
|---|---|

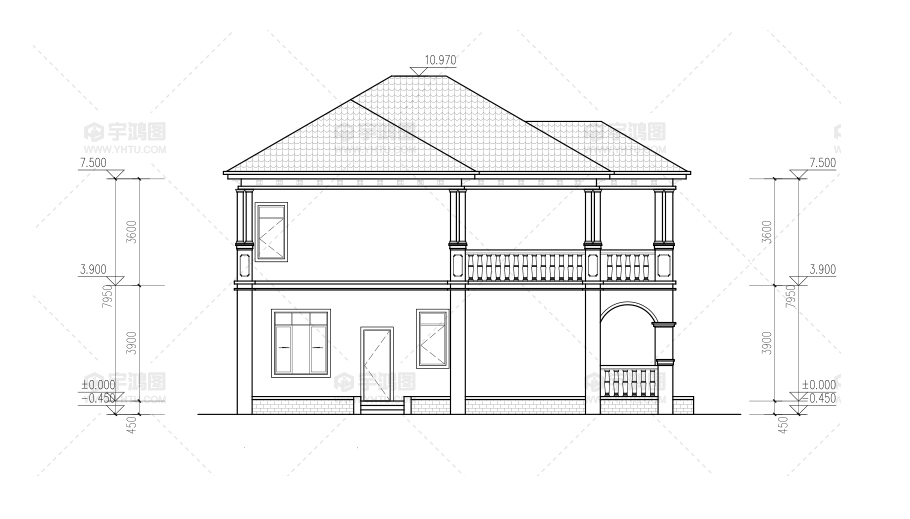

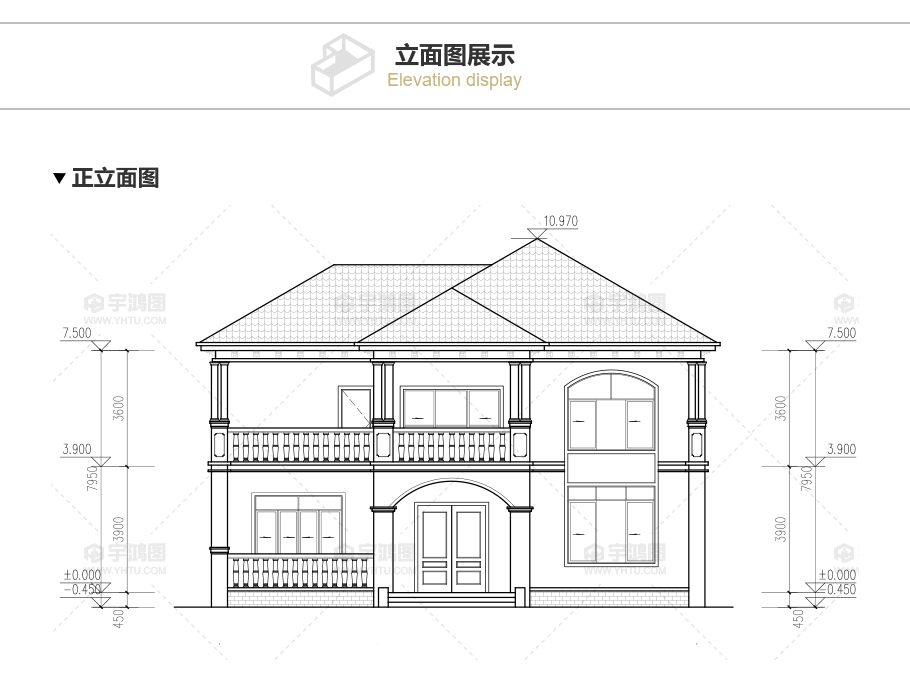

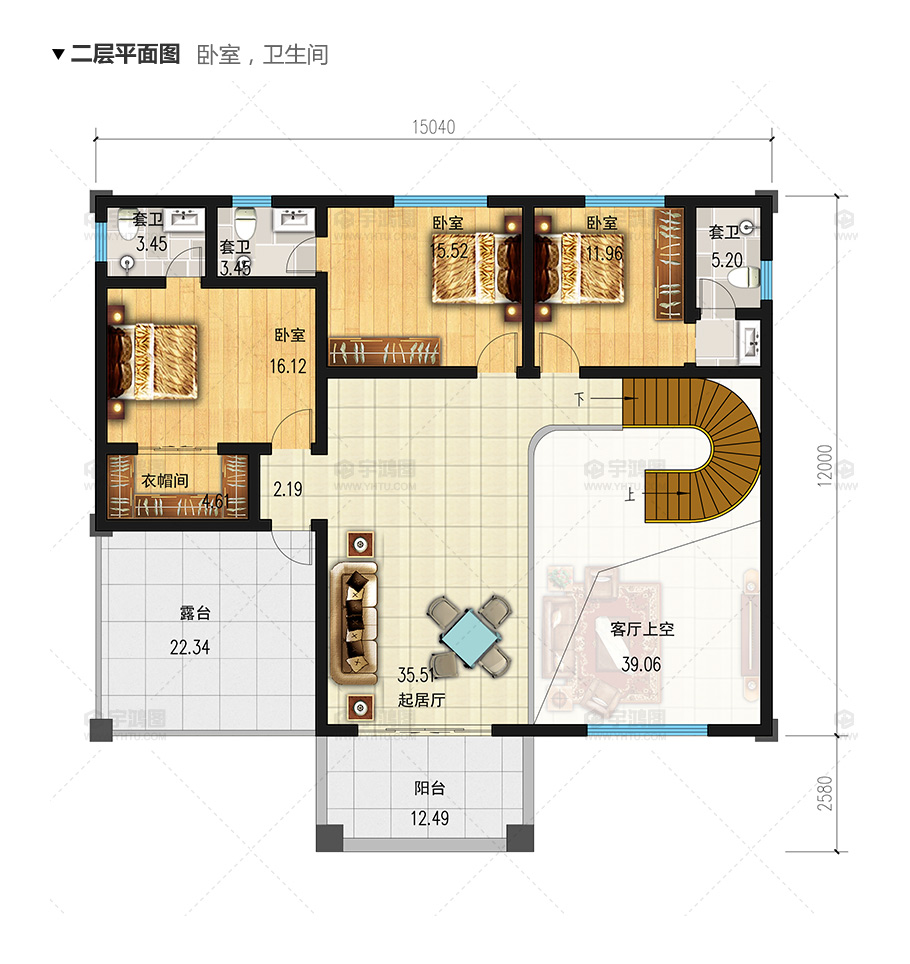

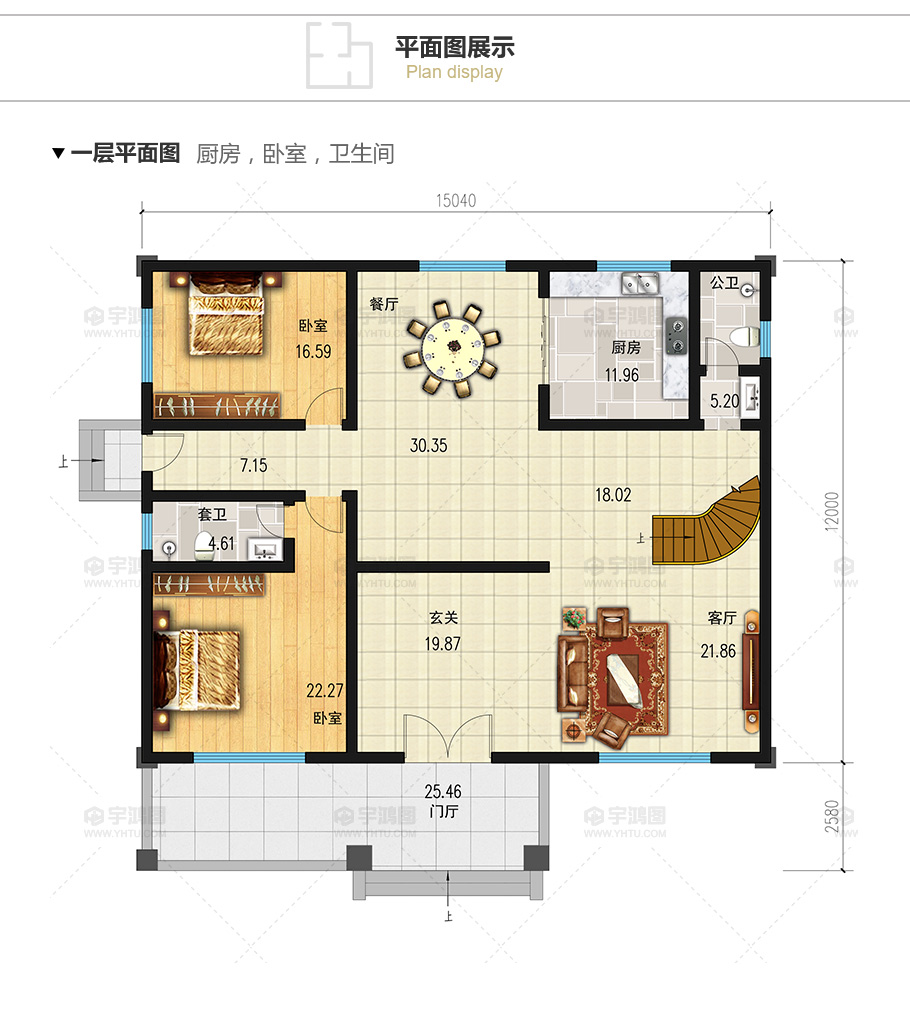

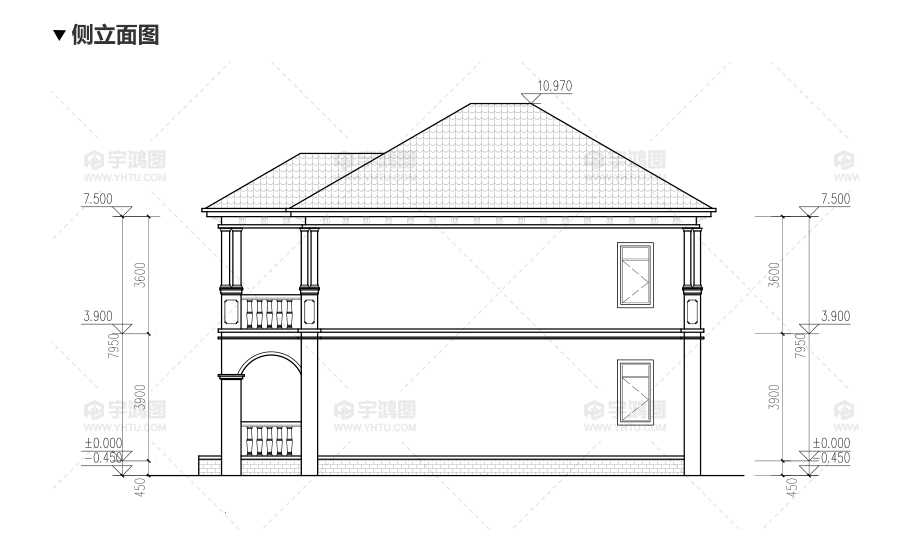

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
